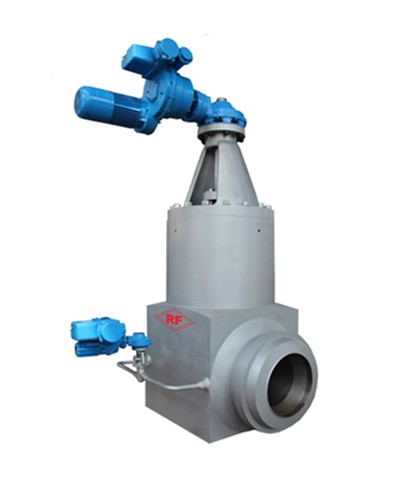

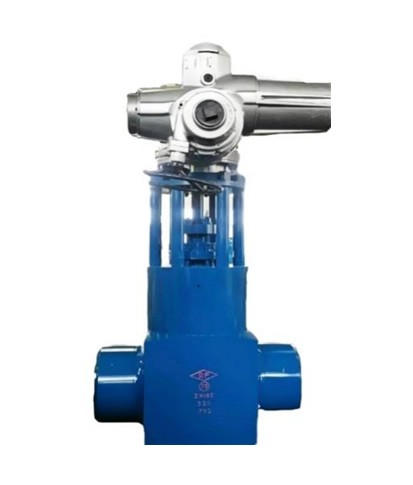

超（超）臨界鍛鋼閘閥
產品覆蓋600MW～1000MW超（超）臨界機組的主蒸汽、主給水工況，壓力等級最高可達Class4500，滿足超（超）臨界機組主蒸汽，主給水大尺寸管道蒸汽、水介質隔離的使用。
主要用途
產品覆蓋600MW～1000MW超（超）臨界機組的主蒸汽、主給水工況，壓力等級最高可達Class4500，滿足超（超）臨界機組主蒸汽，主給水大尺寸管道蒸汽、水介質隔離的使用。
產品特點
• 閥門閥體采用與管道一致的材料整體鍛造而成，承壓可靠，外形美觀；
• 閘板采用和閥體一致的全鍛造結構，閘板和閥座密封面堆焊STL硬質合金，耐高溫，密封嚴密可靠；
• 采用編織和增強石墨組合填料，壓緊螺母安裝成對蝶形彈簧，持續提供壓緊力，閥桿密封可靠；
• 閥蓋壓力自密封部位采用抗燒蝕增強自密封圈，在650℃下可靠密封；
• 對于用于主蒸汽參數的閘閥，采用自密封圈預緊螺柱外置式結構，保障產品在超高溫、高壓狀態下安全運行；
• 對于主蒸汽工況，采用高溫材料立柱型支架，提高支架散熱效果，有效降低執行機構處溫度，提高閥門可靠性；
• 對于大口徑主給水閘閥，設計進出口旁路閥，有效降低閥門啟閉力矩。
主要設計規范
| 設計與制造 | 壓力與溫度基準 | 檢驗與試驗 |
| NB/ T47044 | NB/ T47044 | NB/ T47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 MSS-SP-61 |
產品范圍
| 公稱壓力 | PN160～PN760（Class900—Class4500） | |
| 公稱尺寸 | DN150～DN700（NPS 6～NPS 28） | |
| 閥體材料 | 20、A105、F36.CL2、F22.CL3、F91、F92 | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～650℃ | |
| 適用介質 | 蒸汽、水 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
