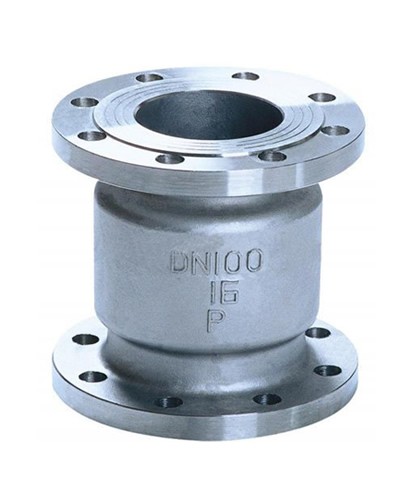

立式止回閥
立式止回閥主要用于需防止介質倒流的各種工況場合，一般安裝在水泵出口，正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質倒流。
主要用途
立式止回閥主要用于需防止介質倒流的各種工況場合，一般安裝在水泵出口，正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質倒流。
產品特點
• 殼體采用鑄造工藝成型，外觀光潔，組織均勻，滿足高中低壓要求；
• 結構簡單，零部件少，重量輕；
• 用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用；
• 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求；
• 閥體材料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
主要設計規范
| 設計與制造 | 結構長度 | 法蘭連接尺寸標準 | 檢驗與試驗 | 壓力與溫度基準 |
| GB/T 12224 | GB/T 12221 | GB/T9124.1、GB/T9124.2 JB/T79、HG/20592 | GB/T 26480 | GB/T 12224 |
| NB/T 47044 | GB/T 12221 | NB/T 47044 | NB/T 47044 | |
| ASME B16.34 | ASME B16.10 | ASME B16.5、HG/20615 | ASME B16.34 | ASME B16.34 |
產品范圍
| 公稱壓力 | PN16～PN100（Class150—Class600） | |
| 公稱尺寸 | DN50～DN250（NPS 2～NPS10） | |
| 閥體材料 | WCB、WC6、WC9、ZG20CrMoV、CF8、CF3、CF8M、CF3M | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～575℃ | |
| 適用介質 | 蒸汽、水、油品等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
